Mesin penggulung Plat hidraulik 3 roller

1. Mesin penggulungan plat jenis ini mempunyai fungsi pra-lentur hujung plat, dan baki pinggir lurus pra-lentur kurang daripada 2.5 kali ketebalan plat.

2. Mengguna pakai teknologi perataan elektronik automatik EPS, pemantauan masa nyata, dan pelarasan masa nyata, melaraskan paras penggelek atas secara automatik, dan pastikan penggelek atas dan bawah selari.


3. Proses selepas lenturan unik jenis mesin penggelek plat ini boleh merealisasikan pra-lentur pada akhir, lenturan berterusan tanpa sudut belakang, dan proses lenturan adalah paparan digital sepenuhnya.


4. Paparan digital skrin sentuh LCD bersaiz besar, antara muka kawalan dialog manusia-mesin, operasi yang cekap dan intuitif.


5. Pampasan gangguan tetap penggelek atas digabungkan dengan pampasan gangguan pembolehubah penggelek bawah untuk mengatasi pengaruh ubah bentuk gangguan dan meningkatkan kelurusan produk dengan berkesan.


6. Dengan pelbagai kelebihan beban dan fungsi perlindungan keselamatan, saling mengunci, penggera dan gesaan kerosakan automatik, berkesan boleh mencegah salah operasi, dan melindungi keselamatan peralatan dan pengendali.


7. Casis dan pendakap dikimpal keseluruhan kekuatan tinggi, struktur yang kuat, tahan lama. Casis menggunakan struktur bingkai, pekali bahagian kilasan tinggi, bolt penambat yang lebih sedikit, dan pemasangan dan penyahpepijatan yang mudah.


8. Keseluruhan bingkai disepuhlindap untuk menghilangkan tekanan dan tidak pernah berubah bentuk.


9. Roller kerja adalah penempaan integral 42crmo, selepas pembajaan, proses pengerasan pelindapkejutan. Bahan penggelek ialah keluli 45#, rawatan terbaja, kekerasan HB190~220.


10. Siri injap superposisi pemilihan injap hidraulik, susun atur paip adalah mudah, mudah diselenggara dan nyahpepijat.

PREV：3 roller mekanikal Plat mesin rolling
NEXT：Mesin penggulung Plat 4 penggelek CNC

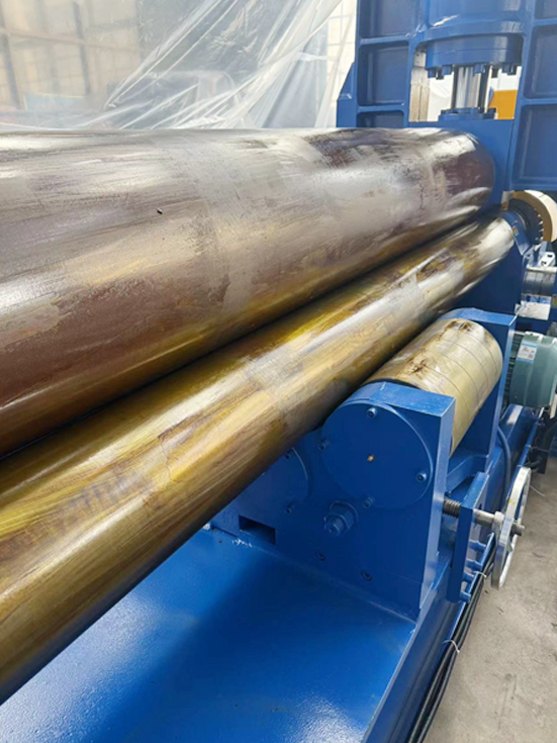

Peranti pemasangan roller

Peranti penggelek atas terdiri daripada penggelek atas, silinder minyak utama, tempat duduk galas penggelek atas dan galas penjajaran dua baris.
Dua silinder induk memberikan tekanan yang diperlukan untuk melancarkan lembaran, dan tekanan kerja silinder induk ialah 19.5MPa.
Galas penjajaran baris dua menggunakan galas penjajaran kelajuan rendah dan tugas berat.
Gulung atas berbentuk seperti dram, yang digunakan untuk mengimbangi pesongan ubah bentuk gulungan atas.

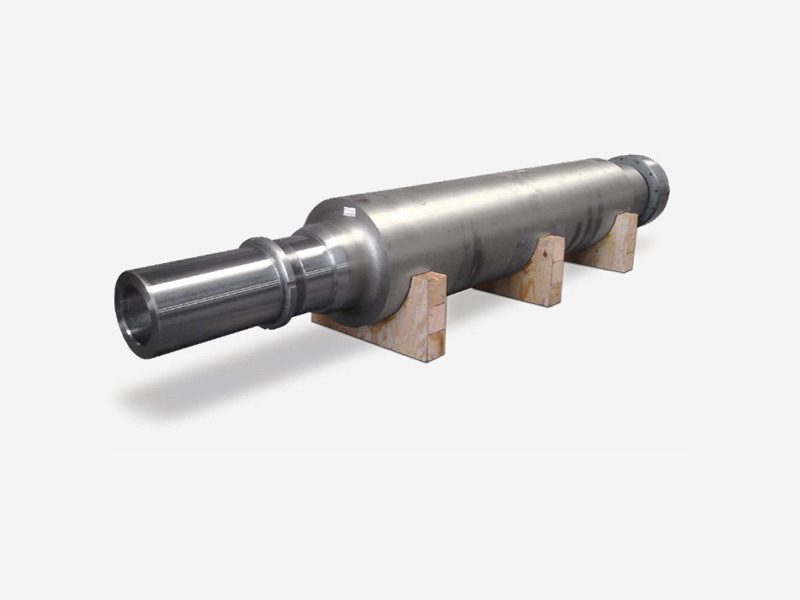

Gulungan atas diperbuat daripada 42CrMo, dibaja selepas pemprosesan kasar, HB260-300; Selepas selesai, pelindapkejutan frekuensi sederhana HRC45-50.

Roller bawah dan peranti bergerak mendatar

Peranti roller bawah terdiri daripada roller bawah, tempat duduk galas roller bawah, galas gelongsor roller bawah, gear input roller bawah, dsb.
Peranti gulung bawah memberikan tork positif dan negatif untuk kepingan gegelung. Melalui gear keluaran pemacu utama dan gear input roller yang lebih rendah, tork penghantaran.
Penggelek bawah diperbuat daripada keluli 45#, dibaja dan diproses, dan permukaan badan penggelek diperkukuh secara mekanikal.
Galas gelongsor roller bawah diperbuat daripada bahan komposit pelincir sendiri SF-1.
Peranti bergerak mendatar dikuasakan oleh motor bergerak mendatar dan memacu bingkai dan komponen gulungan atas untuk bergerak secara mendatar melalui mekanisme penghantaran cacing dan mekanisme penghantaran lingkaran untuk merealisasikan pra-lenturan bahan kerja dan belitan asimetrik.

Roller bawah dan peranti bergerak mendatar

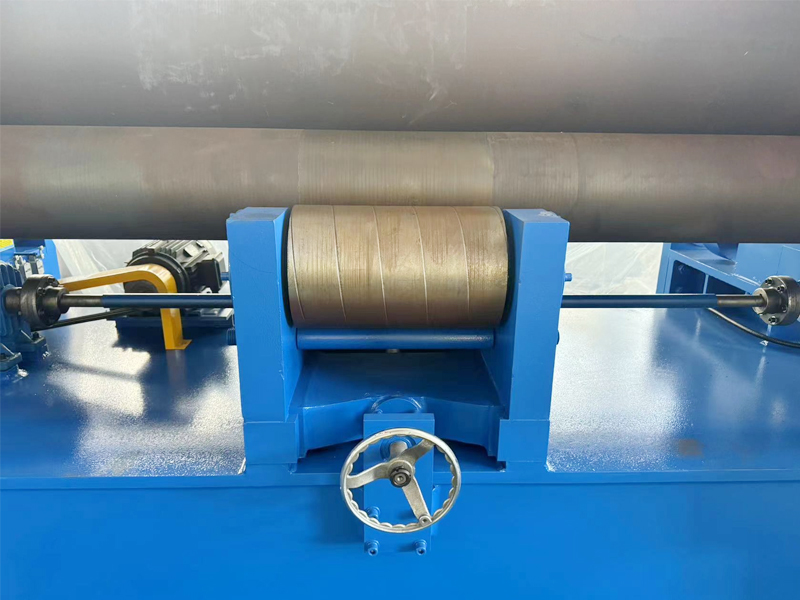

Peranti pemalas terdiri daripada gabungan pemalas, mekanisme baji serong dan mekanisme lingkaran.
Skru pelaras memacu dua kumpulan baji condong rapat atau terpisah, dengan itu menaikkan atau menurunkan gabungan pemalas.
Penggelek diperbuat daripada keluli 45, rawatan terbaja, dan kekerasan lebih rendah daripada penggelek yang lebih rendah.

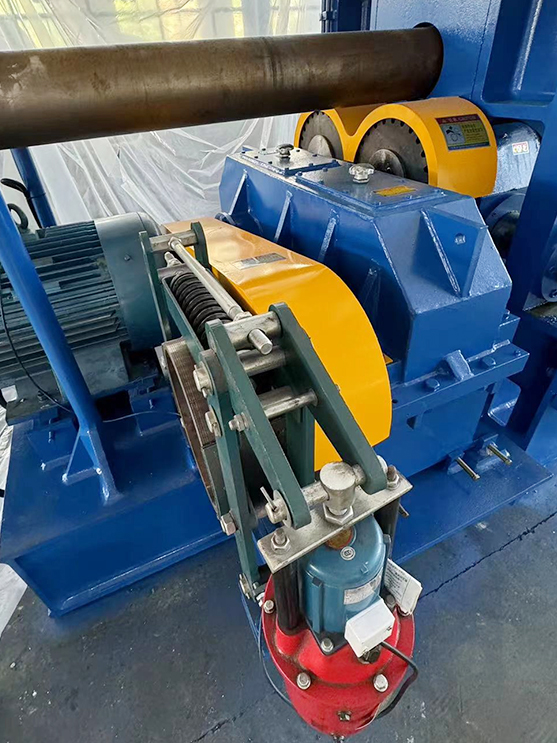

Sistem pemacu utama

Sistem pemacu utama terdiri daripada motor utama, pengurang, gear keluaran, dsb.
Sistem ini boleh berputar secara positif dan negatif untuk memberikan kuasa kerja, dan memindahkan tork ke gulungan bawah melalui pengurang utama, gear keluaran, dan gear roll bawah, supaya gulungan bawah berputar, dan bergantung pada geseran untuk memacu suapan plat untuk diselesaikan kerja penggulungan.

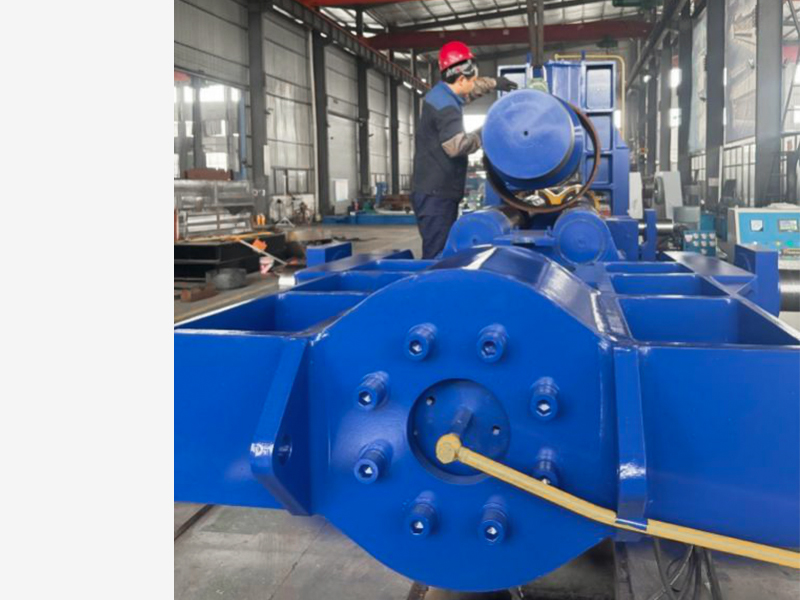

Peranti tip

Peranti tipping terdiri daripada aci pin, ram, silinder hidraulik tipping, sokongan, dsb.
Silinder hidraulik tipping memacu rangka tipping untuk terbalik atau set semula. Apabila bingkai terbalik, mudah untuk mengeluarkan produk di sepanjang hujung hujung.

◆ Peranti pengimbangan： Peranti pengimbangan terdiri daripada dua batang tarik dan rasuk pengimbang.
Selepas bingkai sisi tipping terbalik, peranti pengimbang menekan ekor gulungan atas untuk mengekalkan keseimbangan gulungan atas.

◆ Rak： Bingkai tetap dan terbalik untuk bahagian kimpalan, selepas penuaan getaran kimpalan untuk menghilangkan rawatan tekanan. Bingkai digunakan untuk memasang silinder hidraulik dan menggerakkan komponen gulungan atas secara mendatar.

◆ Plat asas： Casis adalah struktur dikimpal kotak, rawatan penyepuhlindapan. Digunakan untuk memasang komponen.

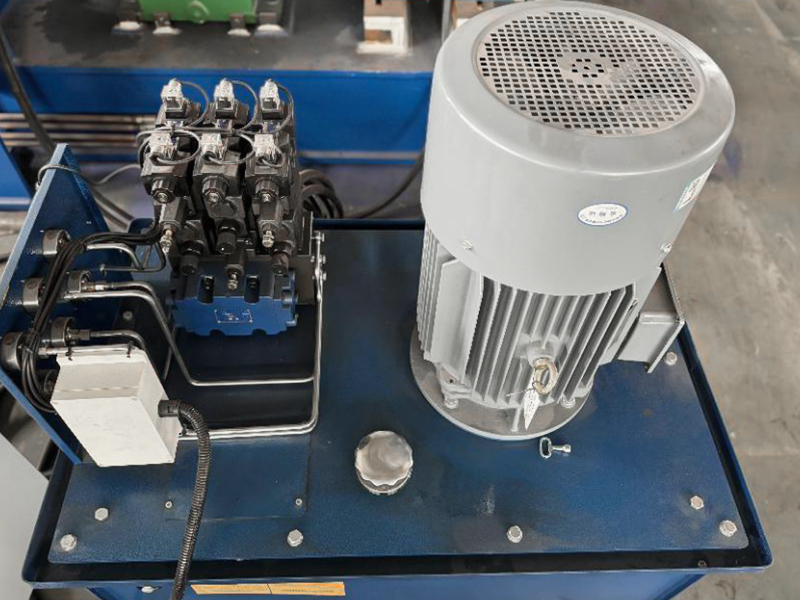

Sistem hidraulik

Sistem hidraulik terdiri daripada pam gear, kumpulan injap, bahagian penyambung bendalir, bahagian bantu hidraulik, dsb.
Siri injap superposisi pemilihan injap hidraulik, saluran paip bukan sahaja mudah tetapi mudah diselenggara dan nyahpepijat.
Sistem ini terdiri daripada tiga litar, perlindungan tekanan lampau dan litar peraturan tekanan, litar penyegerakan, dan litar kelajuan.
Litar pengatur tekanan mengawal tekanan kerja sistem melalui injap pelega utama. Tekanan kerja sistem ialah 19.5MPa.
Gelung segerak menyegerakkan kenaikan dan penurunan gulungan atas melalui injap pendikit shunt, dan injap pendikit dilaraskan ke atas dan ke bawah; Pengesanan peraturan magnet parut, ketepatan kedudukan segerak roller atas ±0.15mm.
Gelung kelajuan mengawal kecondongan dan penetapan semula bingkai sisi condong dan melaraskan kelajuan pendikit gelung melalui injap pendikit.

◆ Pelbagai perlindungan： Kenaikan dan kejatuhan gulungan atas masing-masing dilindungi oleh injap pelega sebagai had tekanan.

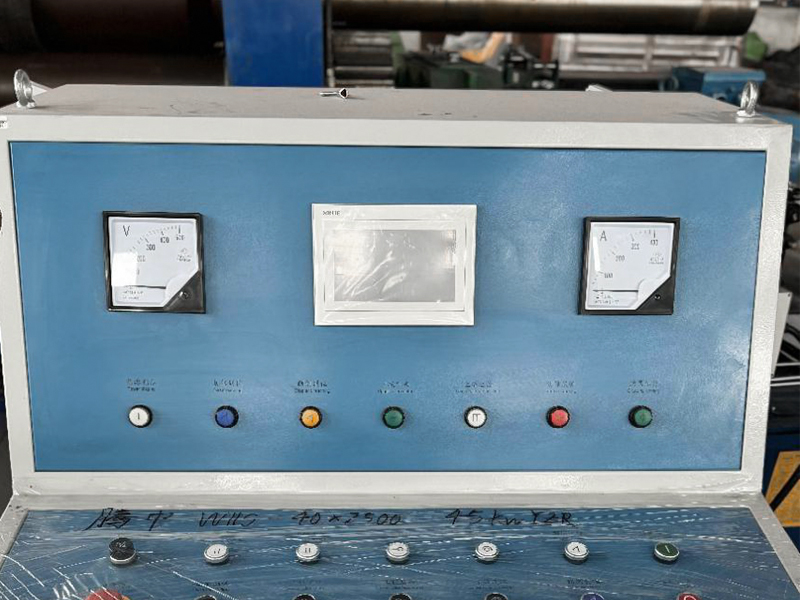

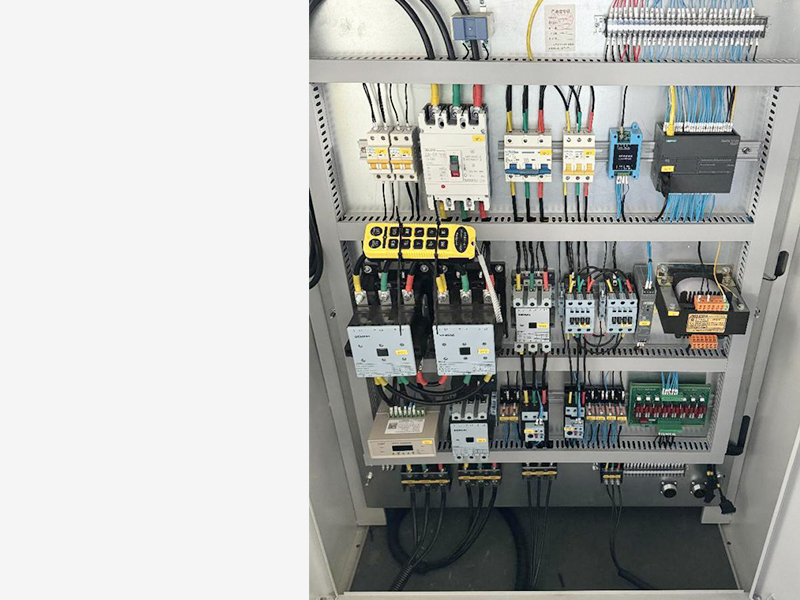

Sistem kawalan elektrik

Sistem kawalan elektrik terdiri daripada kabinet kawalan elektrik, meja operasi, dan kotak butang pegang tangan.
Penunjuk teknikal utama sistem:
Voltan pengendalian sistem ialah 380V/50Hz.
Suhu ambien ialah -5 darjah hingga 45 darjah.
Litar kawalan menggunakan sistem pengawal boleh atur cara PLC, geganti yang lebih sedikit, operasi yang boleh dipercayai dan jangka hayat yang panjang.
Kabinet kawalan dilengkapi dengan semua butang dan penunjuk untuk melengkapkan keseluruhan proses penggulungan, yang boleh mengawal keadaan kerja dan operasi keseluruhan mesin. Kotak butang pegang tangan menyediakan kemudahan untuk kawalan operasi utama dalam operasi aliran.

Sistem kawalan berangka

Sistem CNC mempunyai fungsi pemantauan masa nyata, kawalan di tempat, dan memori elektrik pendek dalam proses rolling.
Pemantauan masa nyata: Skrin sentuh memaparkan anjakan Y ke atas dan ke bawah silinder utama gulungan atas dan pergerakan mendatar X gulungan atas pada bila-bila masa.
Fungsi kawalan di tempat: kekunci nombor dan fungsi pada skrin sentuh boleh menetapkan parameter proses, yang boleh merealisasikan kawalan di tempat bagi guling atas dan bawah serta pergerakan mendatar.

Mesin penggulung plat universal roller atas

Mesin ini menggunakan roller atas berbentuk dram dan roller bawah berdiameter lebih kecil, dan bahagian bawah roller bawah disokong oleh roller yang boleh dilaraskan ke atas dan ke bawah.
Apabila bahan kerja digulung, ketinggian roller boleh dilaraskan mengikut keperluan, dan keseragaman lebar sambungan membujur produk boleh diperolehi dengan ketepatan yang tinggi.

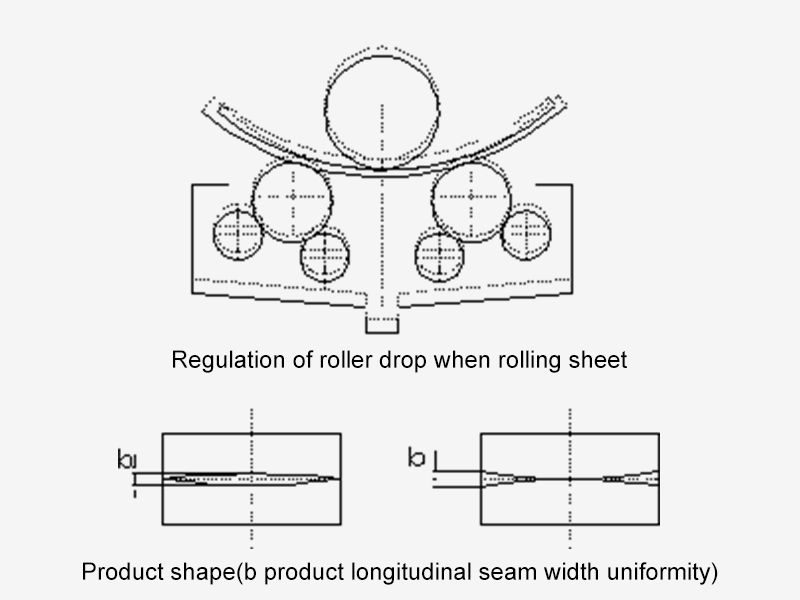

◆ Peraturan penggelek plat tebal： Apabila menggulung plat tebal, penggelek naik dan memberikan tekanan terbalik kepada penggelek bawah untuk menghasilkan pesongan terbalik untuk mengimbangi pesongan penggelek atas yang berlebihan, untuk mencapai jejari kelengkungan yang sama antara tengah dan kedua-dua hujung produk dan mengurangkan ralat keseragaman lebar sambungan membujur produk.

◆ Peraturan lembaran bergulung: Apabila menggulung lembaran, roller jatuh, supaya roller bawah boleh menghasilkan pesongan tertentu di bawah tindakan tekanan kerja untuk mengimbangi pengaruh bentuk gulungan atas, untuk mencapai tengah dan dua hujung jejari kelengkungan penggulungan produk adalah sama, mengurangkan ralat keseragaman lebar bersama membujur produk.

◆ Bentuk artikel: Ralat keseragaman lebar jahitan membujur adalah kecil. Jika dilaraskan dengan betul, jejari kelengkungan tengah dan kedua-dua hujung produk agak rapat, dan keseragaman lebar jahitan membujur produk dengan ketepatan tinggi boleh diperolehi.

◆ Lentur belakang： Roller atas menekan ke bawah manakala roller bawah berputar; Hujung plat mengamalkan lenturan tekanan langsung; Tiada sudut belakang, hujung pinggir lurus yang tinggal dikawal pada bulatan standard, dan kebulatan produk adalah tinggi.

◆ Lentur simetri: Roller bawah bertukar positif dan negatif, pra-bengkokkan kedua-dua hujung plat, dan kemudian penggulungan simetri, produk mempunyai Sudut yang betul, baki tepi lurus sukar dikawal, dan produk kurang bulat

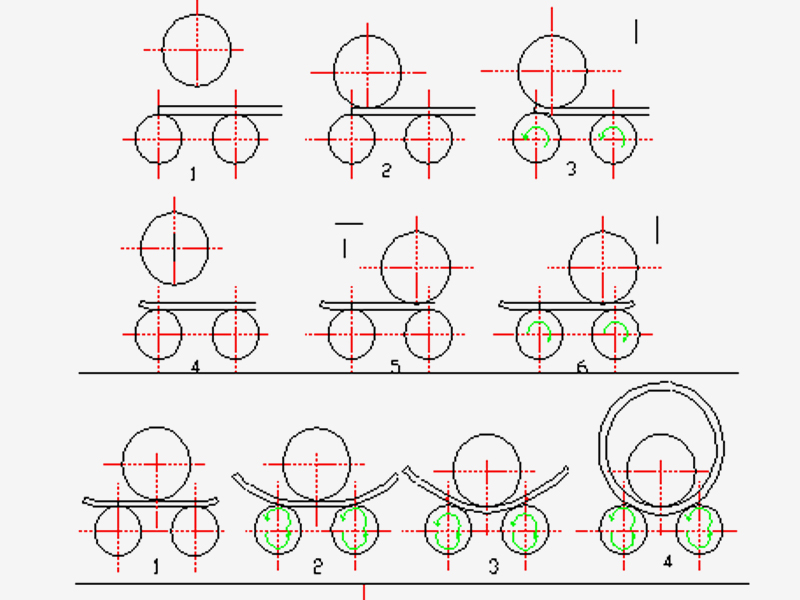

Proses penggulungan

◆ Selekoh akhir：

① Jarak antara penggelek atas dan bawah dipisahkan (penggelek atas naik satu bahagian).
② Gulungan atas bergerak secara mendatar ke kiri atau kanan, dan kedudukannya ialah plat keluli boleh diapit antara penggelek atas dan bawah apabila gulungan atas jatuh.
③ Gulungan atas jatuh
④ Pandu roller bawah dan bengkokkan baki bahagian tepi lurus bahagian pemesinan.
⑤ Dalam proses yang sama, bengkokkan baki tepi lurus pada sisi yang lain.

◆ Lentur simetri:

① Laraskan gulungan atas ke kedudukan simetri dengan gulungan bawah, dan kemudian masukkan ke dalam plat keluli.
② Mulakan silinder kiri dan kanan dan tekan supaya penggelek atas menekan plat keluli dan memacu penggelek bawah untuk membengkokkan plat keluli
③ Meningkatkan jumlah tekanan secara beransur-ansur, dan berulang kali memacu putaran roller kerja, untuk menyelesaikan pemprosesan tiub. Iaitu untuk melengkapkan lenturan silinder.

◆ Di caj：

Gerakkan gulungan atas ke kedudukan had atas tengah, dan bingkai tip tidak bergerak dalam kedudukan lain. Pada masa ini, peranti pengimbang mengimbangi gulungan atas. Tipping rack tipping dump.

Petua atas set semula rak

Apabila menggulung bahan kerja arka bulat dan tindakan lenturan biasa yang lain, hujung biasanya dibengkokkan terlebih dahulu.
1) Seperti yang ditunjukkan dalam Rajah 5-3, mengimbangi gulungan atas ke satu sisi, laraskan tekanan yang lebih rendah ke ketinggian yang sepadan, dan bengkokkan satu hujung dahulu.
2) Putar gulungan kerja untuk membengkokkan bahagian tengah.
3) Balikkan operasi gulungan kerja, dan gerakkan bahagian kanan bahagian lentur yang telah siap ke kedudukan berhampiran gulungan bawah kanan.
4) Gulungan atas naik dan beralih ke sisi lain.
5) Penggelek atas melaraskan tekanan yang lebih rendah ke ketinggian yang sepadan dan memacu penggelek kerja untuk membengkokkan baki bahagian tengah.
6) Akhir sekali, bengkokkan hujung sebelah lagi.
