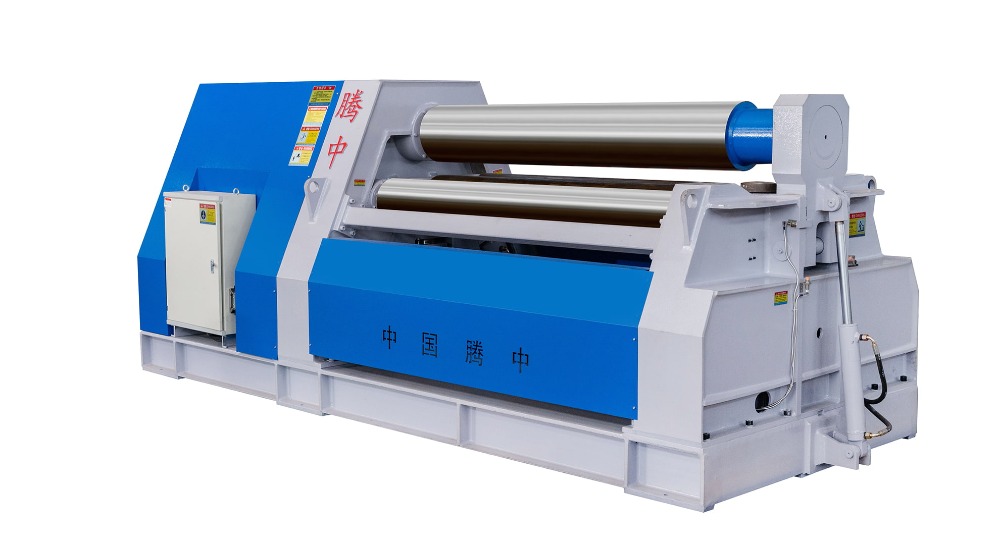

4 Mesin Rolling Roller: Pengenalan Komprehensif

A 4 mesin rolling roll , juga dikenali sebagai mesin lentur plat empat roll, adalah alat perindustrian khusus yang direka untuk membengkok atau menggulung plat logam ke dalam pelbagai bentuk, terutamanya bentuk silinder atau konik. Ia beroperasi pada prinsip asas ubah bentuk material dan manipulasi mekanikal, menjadikannya aset yang sangat diperlukan dalam banyak proses pembuatan dan fabrikasi.

Struktur

Mesin rolling empat roll kebanyakannya terdiri daripada bahagian utama berikut:

Silinder kedudukan hidraulik: Bertanggungjawab untuk mengawal pergerakan dan kedudukan komponen tertentu, memastikan pelarasan yang tepat semasa proses rolling.

Panel Kawalan: Berkhidmat sebagai antara muka pengendali, yang membolehkan input parameter seperti ketebalan plat, lebar, dan radius lenturan yang dikehendaki. Ia juga memantau dan mengawal operasi keseluruhan mesin.

Roll Top: Dalam kebanyakan kes, roll atas adalah roll pemacu utama. Ia menyediakan daya utama untuk memandu plat logam melalui mesin. Dalam sesetengah model, ia tetap tetap dalam kedudukan, manakala pada yang lain, ia boleh diselaraskan secara menegak atau mendatar untuk operasi lenturan yang lebih kompleks.

Gulungan sampingan: Ini adalah dua gulungan yang lebih kecil yang terletak di kedua -dua belah mesin. Mereka memainkan peranan penting dalam menggunakan tekanan sisi ke plat, membolehkan penciptaan bentuk melengkung. Gulungan sampingan boleh diselaraskan dalam ketinggian dan kedudukan untuk mengawal kelengkungan plat yang digulung.

Roll bawah: Dua gulungan bawah yang lebih besar menyokong berat plat logam dan bekerja seiring dengan roll atas untuk memandu plat melalui mesin. Mereka juga menyumbang kepada penjajaran awal plat sebelum proses lenturan bermula.

Bingkai Mesin: Bingkai kukuh menyediakan sokongan struktur untuk semua komponen mesin rolling empat roll. Ia biasanya diperbuat daripada keluli kekuatan tinggi untuk menahan daya yang dihasilkan semasa proses rolling.

Prinsip kerja

Penyediaan: Sebelum memulakan proses rolling, pengendali mesin mesti memastikan bahawa plat logam bersih, bebas dari sebarang serpihan atau bahan cemar yang boleh menjejaskan kualiti selekoh. Plat kemudian diselaraskan dengan betul dan diletakkan di antara gulungan bawah dan atas. Pengendali juga menetapkan parameter mesin, seperti ketebalan plat, lebar, dan radius lenturan yang dikehendaki, mengikut spesifikasi produk akhir.

Kedudukan awal: Gulungan bawah mesin diselaraskan untuk menyokong berat plat secara merata. Sokongan awal ini adalah penting untuk memastikan plat bergerak lancar melalui mesin semasa proses rolling. Gulungan atas dibangkitkan ke kedudukan paling tinggi mereka, mewujudkan jurang yang cukup besar untuk membolehkan penyisipan mudah plat logam.

Sisipan: Plat logam dimasukkan dengan teliti di antara gulungan bawah dan atas melalui jurang kemasukan mesin. Pengendali mesti berhati -hati untuk memastikan plat itu berpusat dan sempurna sejajar dengan gulungan. Mana -mana misalignment pada peringkat ini boleh mengakibatkan lenturan atau kecacatan yang tidak sekata dalam produk akhir.

Pelarasan: Sebaik sahaja plat berada dalam kedudukan, pengendali menyesuaikan kedudukan bawah dan gulungan atas untuk memadankan jejari lentur yang dikehendaki dan kelengkungan. Pelarasan ini adalah langkah kritikal dalam mencapai jejari bend yang betul tanpa menyebabkan ketegangan atau ubah bentuk yang berlebihan pada plat. Pelarasan yang tepat sering dibuat menggunakan panel kawalan, yang membolehkan penalaan kedudukan roll halus.

Lenturan: Dengan gulungan yang diselaraskan dengan betul, sistem hidraulik atau mekanikal mesin terlibat. Gulungan bawah mula berputar, memandu plat ke hadapan. Pada masa yang sama, gulungan atas menggunakan tekanan ke bawah pada plat. Apabila plat bergerak melalui gulungan, ia mengalami ubah bentuk plastik, secara beransur -ansur membongkok di sekeliling gulungan bawah untuk mengambil bentuk melengkung yang dikehendaki.

Lenturan Progresif: Dalam banyak kes, proses lenturan tidak selesai dalam satu pas. Apabila plat terus bergerak melalui gulungan, pengendali mungkin perlu membuat pelarasan lebih lanjut ke kedudukan atas dan bawah gulungan untuk mencapai kelengkungan dan bentuk yang tepat yang diperlukan. Pendekatan lenturan progresif, yang sering melibatkan pelbagai pas, membantu memastikan ketepatan dan meminimumkan tekanan pada plat, menghasilkan produk akhir yang lebih tinggi.

Keluar dan penyingkiran: Sebaik sahaja plat telah melalui semua gulungan dan mencapai bentuk yang dikehendaki, ia keluar dari mesin di hujung yang lain. Pengendali dengan teliti mengeluarkan plat bengkok dari mesin, dan proses rolling selesai. Plat yang dikeluarkan kemudiannya siap untuk pemprosesan atau pemasangan selanjutnya, bergantung kepada keperluan pembuatan tertentu.

Prosedur operasi

Persediaan Mesin: Sebelum menggunakan mesin rolling empat roll, adalah penting untuk memastikan bahawa mesin dipasang dengan betul dan ditentukur. Ini termasuk memeriksa sistem hidraulik atau mekanikal untuk sebarang kebocoran, kerosakan, atau tanda -tanda haus. Mekanisme keselamatan, seperti butang berhenti kecemasan dan pengawal, juga harus diperiksa untuk memastikan mereka berada dalam urutan kerja. Di samping itu, penjajaran roll mesti disahkan untuk menjamin hasil lenturan yang tepat.

Penyediaan plat: Plat logam yang akan digulung mesti dibersihkan dengan teliti untuk mengeluarkan sebarang kotoran, karat, atau bahan cemar lain. Ia juga harus diperiksa untuk ukuran yang betul dan sebarang kecacatan yang berpotensi. Plat itu kemudian diposisikan dengan betul untuk membongkok, dengan mengambil kira orientasi dan penjajaran yang dikehendaki dengan gulungan mesin.

Pelarasan Roll: Berdasarkan jejari dan kelengkungan selekoh yang dikehendaki, pengendali menyesuaikan kedudukan bawah dan gulungan atas. Pelarasan ini mungkin melibatkan menggunakan kawalan manual atau bergantung pada sistem terkawal komputer mesin. Pengendali harus berunding dengan manual atau garis panduan mesin untuk prosedur pelarasan tertentu, kerana model yang berbeza mungkin mempunyai mekanisme pelarasan yang sedikit berbeza.

Penyisipan plat: Plat ini dimasukkan dengan teliti ke dalam jurang kemasukan mesin, memastikan ia berpusat dan diselaraskan seperti yang diterangkan dalam bahagian Prinsip Kerja. Mana -mana misalignment pada peringkat ini boleh membawa kepada lenturan yang tidak sekata atau isu -isu kualiti yang lain.

Proses lenturan: Sistem hidraulik atau mekanikal mesin diaktifkan untuk memulakan proses lenturan. Pengendali rapat memantau kemajuan lenturan, memerhatikan plat ketika ia bergerak melalui gulungan. Semasa proses ini, pelarasan ke kedudukan roll mungkin diperlukan untuk mencapai selekoh yang dikehendaki.

Lenturan Progresif: Jika beberapa pas diperlukan untuk mencapai bentuk yang dikehendaki, pengendali melakukan pas ini, menyesuaikan kedudukan gulungan antara setiap pas. Pendekatan langkah langkah ini membolehkan proses lenturan yang lebih terkawal dan tepat.

Keluar dan penyingkiran: Selepas plat telah bengkok ke bentuk yang dikehendaki, ia dibenarkan keluar dari mesin. Pengendali dengan teliti menghilangkan plat bengkok dan memeriksanya untuk sebarang tanda -tanda kecacatan, seperti selekoh yang tidak rata, retak, atau ketidaksempurnaan lain. Sekiranya perlu, plat mungkin tertakluk kepada pemprosesan selanjutnya atau dilancarkan semula untuk membetulkan sebarang isu.

Penyelenggaraan Mesin: Selepas proses lenturan selesai, penyelenggaraan rutin pada mesin adalah penting. Ini termasuk membersihkan mesin untuk menghilangkan apa -apa rakaman logam atau serpihan yang mungkin terkumpul semasa proses rolling. Bahagian bergerak, seperti gulungan dan silinder hidraulik, harus dilincirkan untuk mengurangkan geseran dan memakai. Sebarang tanda -tanda haus atau kerosakan, seperti galas yang dipakai atau bocor hos hidraulik, harus ditangani dengan segera untuk memastikan fungsi mesin yang berterusan.

Kelebihan

Dikurangkan pra -rolling: Dalam mesin rolling empat roll, bahan tersebut dicubit di antara dua gulungan pusat, yang dengan ketara mengurangkan keperluan untuk pra -roll yang luas. Ini bukan sahaja menjimatkan masa tetapi juga meningkatkan kecekapan keseluruhan proses rolling.

Single - Pass Works: Banyak mesin rolling roll mampu melakukan pelbagai operasi, termasuk squaring, pra -rolling, rolling, dan penutupan pra -rolling, semuanya dalam satu pas. Proses yang diselaraskan ini memudahkan aliran kerja pembuatan dan meningkatkan produktiviti.

Makan Plat Horizontal: Terima kasih kepada sokongan roll bawah dan roll sampingan, plat boleh dimasukkan ke dalam mesin secara mendatar. Kaedah pemakanan mendatar ini lebih mudah dan stabil, terutamanya untuk plat yang lebih besar dan lebih berat.

Plate Squaring: Kedudukan roll sampingan membolehkan mudah mengikat pinggan. Ini memastikan bahawa plat diselaraskan dengan betul sebelum proses rolling bermula, menghasilkan hasil lenturan yang lebih tepat dan konsisten.

Keperluan ruang mesin yang dikurangkan: Oleh kerana squaring dan rolling sering dilakukan dalam satu langkah, ruang yang diperlukan di sekitar mesin dikurangkan. Ini amat bermanfaat dalam kemudahan pembuatan di mana ruang mungkin terhad.

Ketepatan dan bulat yang tinggi: Mesin roll roll empat, terutama yang mempunyai sistem kawalan lanjutan, dapat mencapai tahap ketepatan dan bulat yang tinggi dalam produk yang dilancarkan. Ini menjadikan mereka sesuai untuk aplikasi di mana toleransi yang ketat diperlukan, seperti dalam industri aeroangkasa dan automotif.

Fleksibiliti: Mesin -mesin ini boleh mengendalikan pelbagai ketebalan plat, lebar, dan bahan, menjadikannya sangat serba boleh. Mereka boleh digunakan untuk melancarkan pelbagai bentuk, termasuk silinder, kon, dan arka, untuk memenuhi keperluan pelbagai proses pembuatan yang berbeza.

Ciri -ciri automatik: Beberapa mesin rolling empat moden dilengkapi dengan penjajaran automatik dan fungsi penjepit. Ciri -ciri ini memastikan bahawa plat tetap di tempat semasa proses rolling, menghalangnya dari gelongsor atau lari, yang terus meningkatkan kualiti produk siap.

Ciri -ciri Keselamatan: Banyak mesin rolling roll direka dengan ciri -ciri keselamatan seperti fungsi perlindungan anti -beban dan hidraulik. Ciri -ciri ini membantu melindungi mesin daripada kerosakan akibat beban yang berlebihan dan juga melindungi pengendali dari kemalangan yang berpotensi.

Diameter reel kecil: Mesin lenturan empat - roll mampu melancarkan silinder dengan diameter yang agak kecil. Dalam sesetengah kes, mereka boleh melancarkan silinder yang kurang daripada 1.1 kali diameter roller atas, yang memberikan kelonggaran yang lebih besar dalam pembuatan komponen diameter kecil.

Aplikasi

Mesin rolling empat roll mendapati aplikasi yang luas dalam pelbagai industri:

Pembuatan Kapal Tekanan: Dalam pengeluaran kapal tekanan, seperti dandang dan tangki simpanan, mesin rolling empat roll digunakan untuk membentuk bahagian silinder dan kerucut kapal. Ketepatan dan keupayaan yang tinggi untuk mengendalikan plat tebal menjadikannya sesuai untuk aplikasi kritikal ini.

Fabrikasi Struktur Keluli: Untuk struktur keluli fabrikasi, seperti yang digunakan dalam bangunan, jambatan, dan kemudahan perindustrian, empat mesin rolling roll digunakan untuk membengkok dan membentuk plat keluli ke dalam pelbagai komponen. Fleksibiliti mesin ini membolehkan penciptaan bentuk kompleks yang diperlukan dalam struktur keluli moden.

Industri Automotif: Dalam sektor automotif, empat mesin rolling roll digunakan untuk mengeluarkan bahagian -bahagian seperti paip ekzos, tangki bahan api, dan panel badan. Keupayaan untuk mencapai ketepatan yang tinggi dan kualiti yang konsisten adalah penting dalam pembuatan automotif.

Aeroangkasa dan Penerbangan: Industri aeroangkasa dan penerbangan memerlukan komponen dengan toleransi yang sangat ketat. Mesin roll roll empat digunakan untuk menghasilkan bahagian -bahagian seperti bahagian pesawat pesawat, komponen enjin, dan struktur sayap. Keupayaan ketepatan yang tinggi dari mesin -mesin ini adalah penting untuk memenuhi keperluan kualiti yang ketat dalam industri aeroangkasa.

Pengangkutan kereta api: Dalam pembuatan kereta api dan kereta bawah tanah, empat mesin rolling roll digunakan untuk membentuk kerang badan dan komponen struktur lain. Keupayaan untuk mengendalikan pengeluaran skala besar dan mengekalkan kualiti tinggi adalah penting dalam industri ini.

Pembuatan lif: Untuk pengeluaran kereta lif dan aci, mesin rolling empat roll digunakan untuk membengkok dan membentuk plat logam. Keupayaan lenturan yang tepat memastikan operasi komponen lif yang sesuai dan lancar.

Kejuruteraan Jambatan: Dalam pembinaan jambatan, empat mesin rolling roll digunakan untuk mengarang komponen melengkung dan tirus struktur jambatan. Keupayaan untuk bekerja dengan plat saiz yang besar dan mencapai selekoh yang tepat adalah penting untuk memastikan integriti struktur jambatan.

Stadium dan reka bentuk seni bina: Dalam pembinaan stadium dan struktur seni bina yang unik, empat mesin rolling roll digunakan untuk membuat unsur -unsur logam melengkung dan berbentuk yang memberikan bangunan -bangunan ini tersendiri 外观. Fleksibiliti mesin membolehkan arkitek merealisasikan reka bentuk kreatif mereka.

Pembuatan Umum: Mesin roll roll empat juga digunakan secara meluas dalam proses pembuatan umum, seperti pengeluaran perabot logam, peralatan perindustrian, dan jentera pertanian. Mereka boleh digunakan untuk membuat pelbagai komponen melengkung dan berbentuk untuk produk ini.

Kesimpulannya, mesin rolling 4 roll adalah alat perindustrian yang sangat serba boleh dan cekap yang memainkan peranan penting dalam banyak proses pembuatan dan fabrikasi. Struktur unik, prinsip kerja, dan kelebihannya menjadikannya aset penting dalam industri di mana ketepatan, kecekapan, dan fleksibiliti diperlukan.
